连接轻质金属的重点在于可用的安装空间、优化性能和成本,以及紧固件的可靠性。考虑到这一点,优化紧固件的载荷能力非常重要。
在连接轻质金属时,重点在于可用的安装空间以及优化性能和成本。
Arnold Umformtechnik GmbH & Co. KG 开发了 Powertite 紧固件来应对以下情况——一种带有三叶形攻丝区的圆形自攻螺钉。也就是说,在进行成型加工时,螺钉的横截面略呈三角形(边缘呈圆形),以降低攻丝扭矩。在长度为 3 x p(p=螺距)时,攻丝区得到优化,使攻丝过程中的成形加工分布在多个螺纹上,并确保螺钉得到最佳定位和对中。圆形的载荷截面具有外形清晰的重叠;螺钉外径始终大于标称尺寸。这使得螺钉和内螺纹的螺纹面有更大的重叠。通过将攻丝区的三叶形和载荷区的圆形横截面结合起来,我们在螺纹自攻螺钉紧固件方面获得了显著的改进,因为一方面攻丝扭矩变低,另一方面内螺纹的翻转扭矩和载荷能力大大提高。
使用 Fast Designer Metals 工具可以为特定应用创建计算机化的初步设计。在此,Arnold Umformtechnik公司始终会就合适的芯孔布局提出建议。
巨大的节约潜力
有许多适用 Powertite 自攻螺钉的应用。例如,需要通过超弹性装配实现最大夹紧力的应用。此外,Powertite 还适用于拧入深度较小但芯孔公差要求较高的组件装配。在许多情况下,还能通过缩短螺钉长度和优化螺钉头重量来减轻重量。
与标准三叶螺钉相比,Powertite 自攻螺钉将内螺纹的载荷能力提高了 20% 以上。这带来了一系列技术优势:符合标准的攻丝扭矩、超弹性装配,包括在 GD-Al 的锥形铸造芯孔中、与公制螺钉紧固件类似的预夹紧载荷水平以及更佳的芯孔公差,以优化轻质金属的铸造工艺。此外,Powertite 还具有出色的装配可靠性,并且可用于钢、铝和其他轻质金属。此外,它还可以进行重复紧固,当需要维修时,可以用公制螺钉代替紧固件。

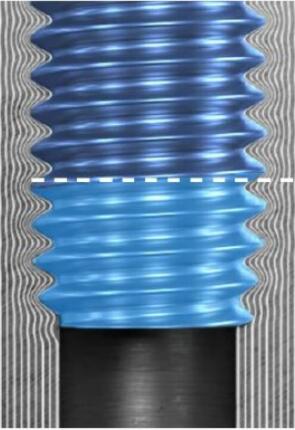

Powertite 螺钉是一种圆形螺纹螺钉,具有多边形攻丝尖和三叶形攻丝区。圆形载荷截面具有外形清晰的重叠部分。
Powertite的应用主要集中在电动汽车领域,尤其适用于轻质金属螺钉紧固件,但也适用于与铸件相结合的情况。
该产品已获得专利,于 10 月份投放市场。
